Как инструменты для протягивания электрического кабеля могут сократить время установки, не повреждая кабель?

План и обещание читателям

С чем ты уйдешь

• Простая английская карта категорий инструментов и того, что каждый из них фактически исправляет на месте.
• Таблицу решений, которую вы можете скопировать во внутренний контрольный список закупок.
• Повторяемый рабочий процесс (до вытягивания → вытягивание → после вытягивания), который снижает трения и необходимость доработок.
• Ориентированные на покупателя заметки для сравнения поставщиков за пределами «самой низкой цены».

Наиболее распространенные болевые точки при протягивании кабеля

На бумаге тянуть кабель — это «просто тяга». На самом деле это системная проблема: геометрия трассы, состояние поверхности, вес кабеля, смазка, контроль напряжения и дисциплина обращения – все это вместе. Вот болевые точки, которые проявляются как при небольшой протяжке воздуховодов, так и при прокладке больших траншей.

1) Шипы трения, которые останавливают тягу.

Трение не является равномерным. Он поднимается на изгибах, смещениях, переходах воздуховодов и в неровных точках входа. Если вы не справитесь с этими пиками, вы получите остановки, перегрев в точках контакта или «героические рывки», превышающие безопасное напряжение.

2) Потертости оболочки кабеля и повреждение изоляции.

Повреждения часто возникают по самым элементам: острые края устьев воздуховодов, перетаскивание по неровному основанию траншеи, ролики, расположенные слишком далеко друг от друга или вытягивание головок, которые не имеют правильного размера и не выровнены.

3) Нарушения радиуса изгиба в углах и люках.

Даже когда экипаж думает, что он «действовал медленно», неправильная установка поворотов может привести к крутым поворотам. Это может сократить срок службы кабеля и привести к возникновению неисправностей в будущем.

4) Неконтролируемое напряжение и скручивание

Скручивание может привести к напряжению проводников и создать проблемы при обращении с ними в дальнейшем. Плохой контроль натяжения также увеличивает риск для экипажа и оборудования. Здесь важны правильный натяжной трос, вертлюги и подход к натяжению.

5) Потеря производительности из-за использования инструментов методом проб и ошибок.

Если команда приезжает «в основном с правильными вещами», они будут тратить время на импровизацию – часто с результатами, которые сегодня выглядят хорошо, а потом терпят неудачу. Запланированный набор инструментов обычно обходится дешевле, чем один повторный подъем.

Группы инструментов, которые решают эти болевые точки

Сильный инструментарий охватывает три задачи:гид(контроль маршрута и поворота),тянуть(обеспечить тягу безопасно), изащищать(предотвратить истирание, раздавливание и скручивание). Ниже приведены основныеИнструменты для протягивания электрического кабелягруппы и как они соотносятся с реальными проблемами.

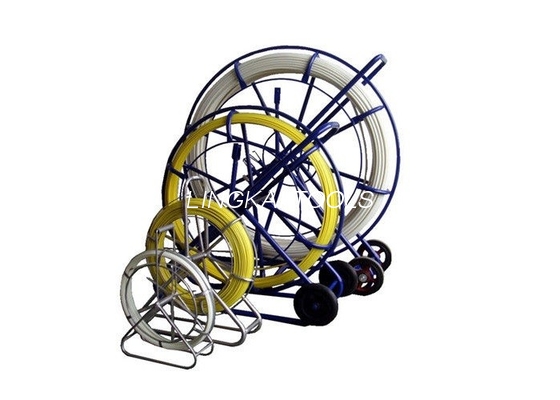

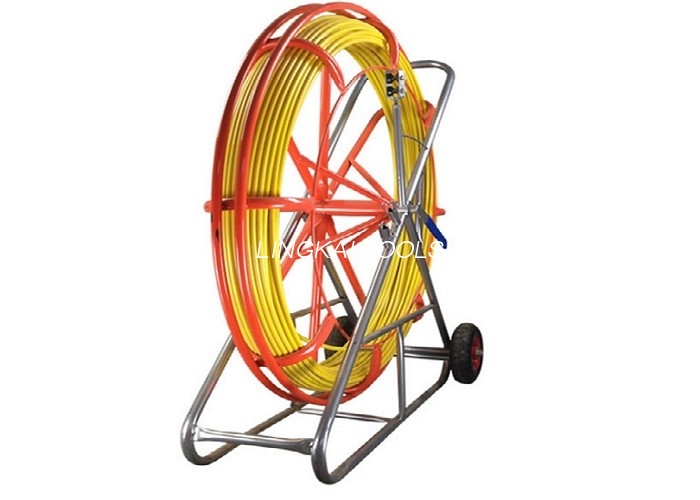

А) Канальные удочки и рыболовные системы

• Что они делают:Установите направляющий путь через кабелепровод/каналы, чтобы можно было протянуть трос/линию, не повреждая кабель.
• Что они исправляют:Время, потерянное на вопрос «как нам провести линию?» и отказы пилотной линии при длительных пробегах.
• Что искать:Правильный диаметр стержня для обеспечения жесткости, тормозная система для контролируемой отдачи и устойчивая рама во время толчка/тяги.

Б) Катки прямолинейные и траншейные катки

• Что они делают:Поднимите и отведите кабель от земли, чтобы уменьшить трение и защитить оболочку.
• Что они исправляют:Перетаскивание повреждений, зацепов и неравномерная сила тяги по маршруту.
• Что искать:Номинальная нагрузка, конструкция подшипника и расстояние между роликами соответствуют весу кабеля и условиям трассы.

C) Угловые ролики, ролики для люков/приямков и защита от входа.

• Что они делают:Контролируйте радиус изгиба в углах и защищайте кабель в точках входа/выхода.
• Что они исправляют:Нарушения изгиба, смятая оболочка по краям и шипы трения по углам.
• Что искать:Гладкие поверхности роликов, устойчивые рамы и простота крепления/позиционирования.

D) Тросовые захваты (тянущие носки) и тянущие головки

• Что они делают:Равномерно передавайте тянущее усилие на трос (или на тянущую проушину/голову), уменьшая локальное напряжение.
• Что они исправляют:Проскальзывание, повреждение проводника самодельными узлами и небезопасные соединения.
• Что искать:Правильный диапазон захвата, качество сетки, надежное крепление и совместимость с вертлюгами.

E) Вертлюги, решения против перекручивания и управление натяжной леской.

• Что они делают:Уменьшите передачу скручивания и поддерживайте выравнивание тяговой системы.
• Что они исправляют:Скручивание, перегибы и нестабильное натяжение.
• Что искать:Соответствие грузоподъемности системе и плавное вращение под напряжением.

F) Лебедки, съемники, кабестаны и толкающие/тянущие машины.

• Что они делают:Обеспечьте контролируемое сцепление, особенно при длительной или тяжелой тяге.
• Что они исправляют:Ограничения при ручном вытягивании, непостоянное напряжение и ошибки, вызванные усталостью.
• Что искать:Контроль скорости линии, торможение, совместимость с измерениями/мониторингом натяжения и безопасная фиксация.

G) Инструменты «поддержки», которые незаметно предотвращают катастрофы

• Стойки кабельных барабанов/обращение с катушками:Предотвращает проблемы с сопротивлением, «убеганием» барабана и боковой загрузкой.
• Измерительные инструменты:Помогает подтвердить длину маршрута и спланировать расстояние между роликами и постановку.
• Стратегия смазки:Это не «инструмент» в металлическом смысле, но это один из самых эффективных средств снижения трения, которыми вы можете управлять.

Таблица быстрого выбора

Используйте это как быстрый фильтр при сопоставленииИнструменты для протягивания электрического кабеляк условиям работы. (Совет: если вы не уверены, отдайте приоритет защите и контролю трения — эти два фактора больше всего сокращают объем доработок.)

Практический процесс протягивания кабеля

Покупка инструмента окупается только в том случае, если рабочий процесс дисциплинирован. Вот удобная последовательность действий, которую вы можете стандартизировать для всех команд.

Шаг 1. Предварительное планирование (10–20 минут, что экономит часы)

• Обзор маршрута:Подсчитайте повороты, определите крутые углы и подтвердите точки входа/выхода.
• Проверка данных кабеля:Подтвердите внешний диаметр, минимальный радиус изгиба и метод вытягивания (захват или тянущая головка).
• План ролика:Определите тип и расстояние между роликами; добавьте катки в углах/ямах там, где ожидаются пики трения.
• Стратегия пилотной линии:Выберите подход с канальной удочкой/рыболовкой, а затем при необходимости перейдите на тяговую веревку/леску.
• План защиты:Определите все острые края, неровные основания траншеи или переходы, для которых необходимы ограждения или входные втулки.

Шаг 2. Настройка, предотвращающая повреждение кабеля

• Сначала установите защиту от входа:Не «потяни один раз и посмотри». Защитите края, прежде чем кабель коснется их.
• Размещайте ролики обдуманно:Слишком мало роликов увеличивает сопротивление; слишком много плохо расположенных роликов увеличивает вероятность застревания.
• Соблюдайте прямое положение лебедки/съёмника:Несоосность увеличивает боковую нагрузку и скручивание.
• Используйте подходящие захваты и соединения:Избегайте импровизированных связей, которые концентрируют стресс.

Шаг 3: Выполняйте тягу с контролируемым натяжением.

1. Начинайте медленно:Прежде чем увеличивать скорость, дайте тросу «урегулировать» путь ролика.
2. Смотреть углы:Разместите члена экипажа в каждом месте повышенного риска для контроля изгиба и трения.
3. Поддерживать связь:Простой протокол «стоп/медленно/иди» предотвращает недопонимание в условиях шума и давления.
4. Остановитесь, если увидите повреждение куртки:Пауза сейчас дешевле, чем ошибка потом.

Шаг 4. Проверки после извлечения, которые уменьшают количество обратных вызовов

• Визуальный осмотр:Проверьте состояние кожуха на углах, входах и известных неровных участках.
• Подтвердите маршрутизацию:Убедитесь, что кабель сидит правильно и не подвергается непреднамеренному сжатию.
• Задокументируйте настройку:Фотографии размещения роликов и защиты от входа помогают воспроизвести то, что сработало.

Контроль безопасности и качества, предотвращающий доработку

Самая безопасная работа – это, как правило, работа самого высокого качества, поскольку и та, и другая полагаются на предсказуемость и контролируемые силы. Вот практические элементы управления, которые вписываются в ежедневные операции, не замедляя работу экипажей.

Контроль 1: Проверка рейтинга «Самое слабое звено»

В каждой системе натяжения есть самый слабый компонент (рукоятка, вертлюг, веревка, ролик, точка крепления). Этот компонент определяет ваш безопасный предел. Покупка у поставщика, который предоставляет четкие рейтинги, уменьшает количество догадок.

Контроль 2: Угловая дисциплина

В углах сталкиваются трение, радиус изгиба и защита кабеля. Если бюджет ограничен, сначала инвестируйте в угловые решения. Именно здесь стабильные ролики с правильными характеристиками быстро окупаются.

Элемент контроля 3: Осведомленность о наведенном напряжении (если применимо)

В определенных условиях эксплуатации линий и струн наведенное электричество может представлять реальную опасность. Можно использовать специализированные заземляющие блоки. как часть плана работы, когда этого требует метод работы — всегда соблюдайте правила и стандарты безопасности на вашем объекте.

Примечания к закупкам для покупателей

Если вы покупаетеИнструменты для протягивания электрического кабелядля команды инженеров, вот как оценить варианты, используя критерии, которые имеют значение в данной области, а не только в каталоге.

Запросите информацию, которая снижает риск

• Номинальная нагрузка и область применения:«Для чего он предназначен и где его нельзя использовать?»
• Материал и детали подшипника:Материал ролика влияет на защиту кабеля; Конструкция подшипника влияет на трение и долговечность.
• Варианты конфигурации:Настройки прямой, угловой и пит-хед не должны быть «универсальными».
• Наличие запасных частей:Специально для роликов, рам и движущихся узлов.
• Упаковка для экспортной логистики:Предотвращает повреждение еще до того, как инструменты доберутся до места.

Покупайте «систему», а не просто инструмент

Наиболее эффективными являются подобранные комплекты: канальный стержень → пилотный трос → тянущий трос → вертлюг → захват → ролики (прямой + угол + вход). Если поставщик может помочь вам подобрать полный комплект для ваших общих профилей должностей, вы уменьшите количество несоответствий и импровизации на месте.

Где подойдет специализированный производитель

Если ваши проекты включают повторяющиеся подземные установки, прокладку траншей или прокладку кабелей, связанных с прокладкой линий, возможно, стоит поработать с производитель, охватывающий несколько категорий инструментов, поскольку совместимостью и рейтингами становится легче управлять в рамках всей системы.

Например,Компания электроэнергетического оборудования Нинбо Линкай, ООО предлагает широкий ассортимент продукции подИнструменты для протягивания электрического кабелякатегория, включая канальные стержни (для создания пилотной линии), ролики (для снижения трения), и соответствующие аксессуары для перемещения и перемещения — полезно, когда вы пытаетесь стандартизировать комплекты экипажа вместо того, чтобы смешивать несовпадающие детали из разных источников.

Часто задаваемые вопросы

Заключительный вывод

ЛучшееИнструменты для протягивания электрического кабеляне просто «тяните сильнее» — они уменьшают трение, защищают поверхности кабеля, контролировать радиус изгиба и помогать бригадам поддерживать постоянное напряжение. Если вы стандартизируете систему инструментов вокруг наиболее распространенных маршрутов, вы увидите меньше остановок, меньше повреждений куртки и меньше дорогостоящих переделок.
